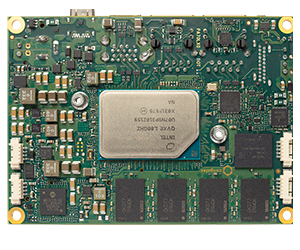

工业主板GEC-PA7
产品简介 Pico-ITX SBC based on Intel® Atom® x6000E,
Intel® Pentium® and Celeron® J processor series

产品特点

Intel® Atom® x6000E处理器
DP++,LVDS/MIPI-DSI两路显示
支持-40℃ to 85℃宽温
尺寸:100x72mm



产品规格

Pico ITX

处理器

Intel®Celeron® J6413 (4 x 1.8 GHz, 1.5 MB   cache, 10W)
Intel® Pentium® J6426 (4 x 2.0 GHz, 1.5 MB  cache,10W)
Intel® Atom® x6414RE (4 x 1.5 GHz, 1.5 MB  cache, 9W)
Intel® Atom® x6425RE (4 x 1.9 GHz, 1.5 MB  cache, 12W)
Intel® Atom® x6212RE (2 x 1.2 GHz, 1.5 MB  cache, 6W)
Intel® Atom® x6211E (4 x 1.3 GHz, 1.5 MB  cache, 6W)
Intel® Atom® x6413E (4 x 1.5 GHz, 1.5 MB  cache, 9W)
Intel® Atom® x6425E (4 x 2.0 GHz, 1.5 MB  cache, 12W)

内存

up to 4 Channels onboard LPDDR4x with up to 4267 MT/s |
max.system capacity 16 GB

网络

2x LAN Gbit / 100 Mbit / 10 Mbit with TSN support and Out-Of-Band
Management |2x real-time trigger

输入/输出接口

1 x DisplayPort DP++
2 x LAN RJ45
1 x USB 3.1 Gen2 Type C (with Power Delivery and DP)
1 x USB 3.1 Gen2 Type A
1 x DC-In (external input)


大容量存储器


图像


eMMC 5.1 onboard flash up to 64 Gbyte (optional up to 128 Gbyte)


Intel® UHD Graphics (Gen11)


内部连接器

2x USB 2.0
1x LVDS 18/24 bit or eDP (opt) or MIPI-DSI(opt)
1x Backlight power connector (5V, 12V)
1x Audio Connector (HP/Line Out, MIC In,opt. DMIC)
1x Power In (+12V)
2x COM (RS232 / RS-485 / RS422)
3x Fan Connector
1x M.2 key ID B type 2280 (2 PCIelanes/SATA, USB 2.0)
M.2 key ID E (1 PCIe lane, USB 2.0)
2x CAN (opt.)

板载控制器

Multi Stage Watchdog, non-volatile User Data Storage, Manufacturing
and Board information, Board Statistics, fast mode and multi-master I²C
bus,
 Power Loss Control

嵌入式BIOS

AMI Aptio  UEFI
OEM Customization
32M Byte serial SPI firmware flash
OEM Logo
OEM CMOS Defaults
LCD Control
Display Auto Detection
Backlight Control
Flash Updat

TPM

Trusted Platform Module (TPM 2.0)


操作系统支持

Microsoft® Windows® 10
Microsoft® Windows 10 IoT Enterprise
Microsoft® Windows IoT 10 Core
Linux
Android
Yocto
RTS Hypervisor

温度

Commercial: Operating Temperature: 0 to +60°C
Storage Temperature: -20 to +85°C
Industrial: Operating Temperature: -40 to +85°C
Storage Temperature: -40 to +85°C

尺寸

100 x 72 mm (3.9” x 2,8”)
