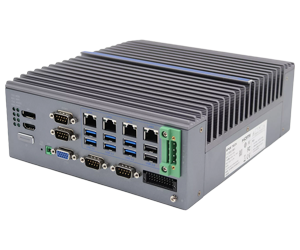

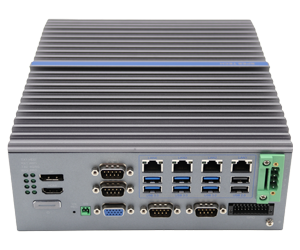

无风扇工控机GEC-XSKL-LW01
产品简介

Intel 第6/7/8/9代桌面型CPU
支持19~24V宽压DC-in输入
支持VGA,HDMI,DP++ 显示
支持Wi-Fi,4G,5G模块扩展


产品特点

尺寸:229x202x82mm 基础型
229x202x134mm 两个扩展槽
229x202x156mm 三个扩展槽
229x202x174mm 四个扩展槽



处理器



6th/7th/8th/9th Intel® Core™ /Pentium®/
Celeron® LGA 1151 Socket  Processors with TDP up to 65W

芯片组



Intel® Q170 Chipset

内存



Dual Channel(Non-ECC)DDR4 2133/2400(Intel 7th CPU support)MHz
288-pin DIMM x2,Max to 32GB (16GB per DIMM)

BIOS



AMI 128Mbit SPI Flash







外部I/O



4 x RJ45 其中:
1x RJ45 Intel® I219-LM GbE(10/100/1000 Mbps)
3 x RJ45 Intel® I211-AT GbE(10/100/1000 Mbps)
HDMI,DP++,VGA 支持异步三显
1 x Line-out ,1 x MIC,选配
4 x COM 其中: COM1~2(RS232/422/485) 通过BIOS调整,
TX/RX 做3KV隔离線路;
COM3~4(RS232/422/485) ,通过BIOS调整
8 x USB 其中:6 x USB3.0,2 x USB 2.0
1 x 16bit programmable GPIO
1 x Power button w/LED
1 x OS Recovery button
指示灯:1 x HDD LED,1 x COM1 Tx1,1 x COM1 Rx1
1 x COM2 Tx2,1 x COM2 Rx2,1 x Wi-fi,1 x 4G
1 x 用户自定义可侦测信号;
遠程开关:1 x Remote ON-OFF

内部I/O



1 x USB2.0 type A 接头
2 x RS232 pin header
1x异形扩展槽,是由PCIex16+PCIex8组成,用来扩展各种扩展插槽
2 x SATA 3.0,带有SATA power
system fan#1/#2; 1x4 pin 支持smart fan, System PWM control
1 x Nano-SIM Card Slot, support 4G/5G
1 x TPM 2.0 pin header
扩展接口:
1 x Full-size Mini-PCIe Slot for 4G module(PCIe + USB)

1 x M.2 2280 slot for SSD
1 x M.2 2230 slot for Wifi module
1 x M.2 3042/3052 for 5G module

操作系统



支持Windows7 32/64bit,Windows10 64bit,Linux
(只有采用Intel第六代Skylake平台时支持Window7操作系统)

看门狗定时器



System reset,programmable 255 levels timer interval,
from 1~255 sec/min

電源输入



4Pin Phenix 带锁附接口

可扩展卡



两槽扩展卡1 x PCIe x 16, 1 x PCIe x 4
三槽扩展卡1 x PCIe x 16 ,2 x PCI
四槽扩展卡1 x PCIe x 16, 1 x PCIe x 4, 2 x PCI

温度



操作温度:45/65W CPU: -10℃ ~ 40℃ (SSD)
35W CPU: -10℃ ~ 50℃ (SSD)
0℃ ~ 40℃ (HDD)
存储温度:-40°C ~ 60°C

湿度



操作湿度:50℃ 95%RH (35W CPU SSD)
存储湿度:60℃ 95%RH 非凝露Non-condensing

随机振动



5~500Hz, 2Grms(SSD)operation,5~500Hz, 1Grms(HDD)operation

正弦振动



5~500Hz, 2G Non- operation

机械冲击



peration: 10G@11ms ; Non-operation: 20G@11ms

外观



铝合金 Aluminum Alloy

安规认证



CCC

安装方式



桌面式(Desk-Mount), 壁挂式(Wall-Mount)

尺寸



229 x 202 x 82 mm 基础型
229 x 202 x 134 mm 两个扩展槽
229 x 202 x 156 mm 三个扩展槽
229 x 202 x 174 mm 四个扩展槽
